Große Einsatz- und Katastrophenschutzübung Leonberger Engelbergtunnel – 31.3.2019

31.3.2019, Leonberg, Engelbergbasistunnel, große Einsatz- und Katastrophenschutzübung.

Schon in der Nacht von Samstag auf Sonntag wurde das Übungs-Scenario in der Weströhre aufgebaut.

Am Sonntag dann wurde unter den Augen von Verkehrsminister Winfried Hermann, Wilfried Klenk, Steffen Bilger, Parlamentarischer Staatssekretär beim Bundesminister für Verkehr und digitale Infrastruktur  und Regierungspräsident Wolfgang Reimer um ca. 8:00 Uhr die Übung gestartet.

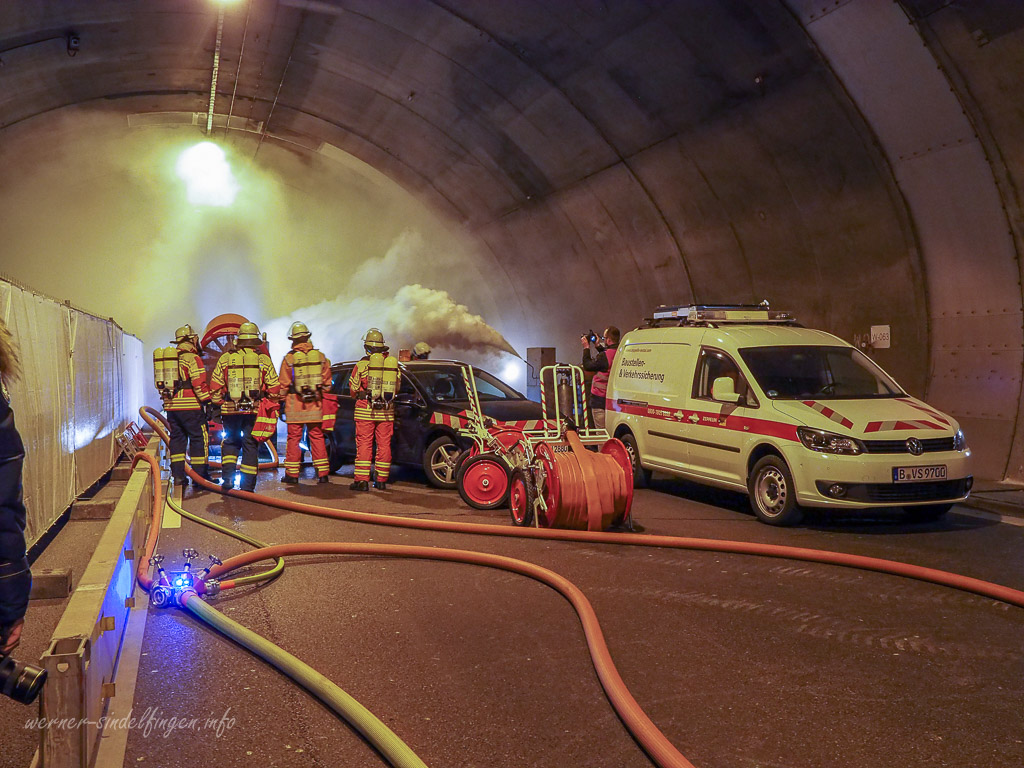

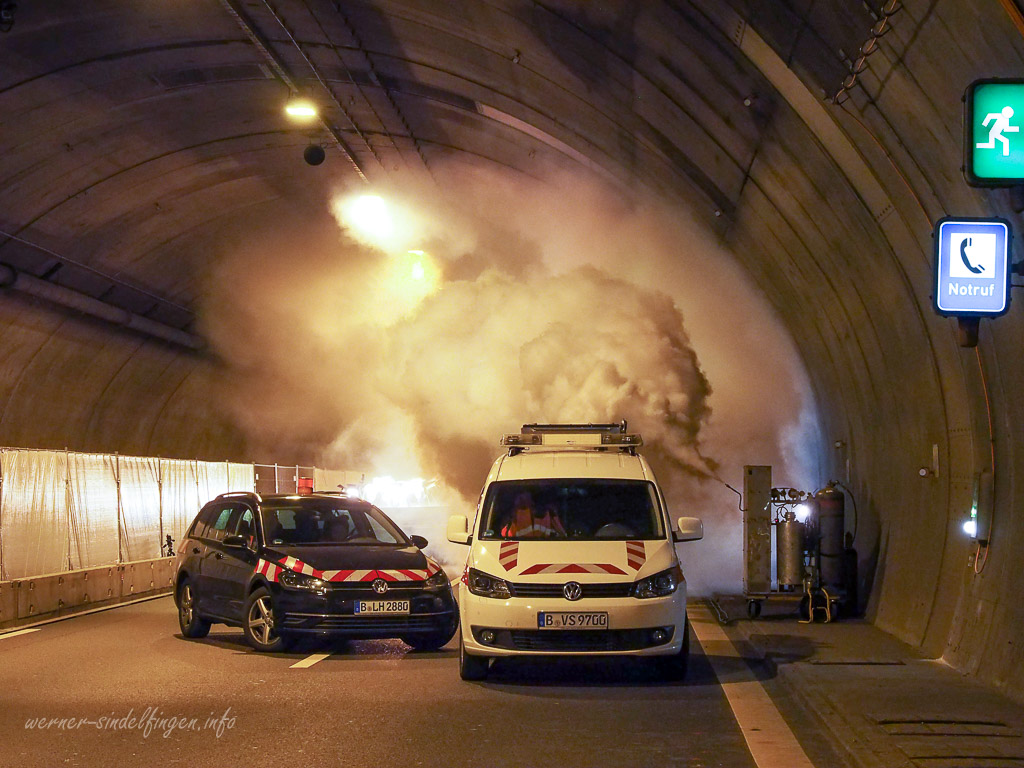

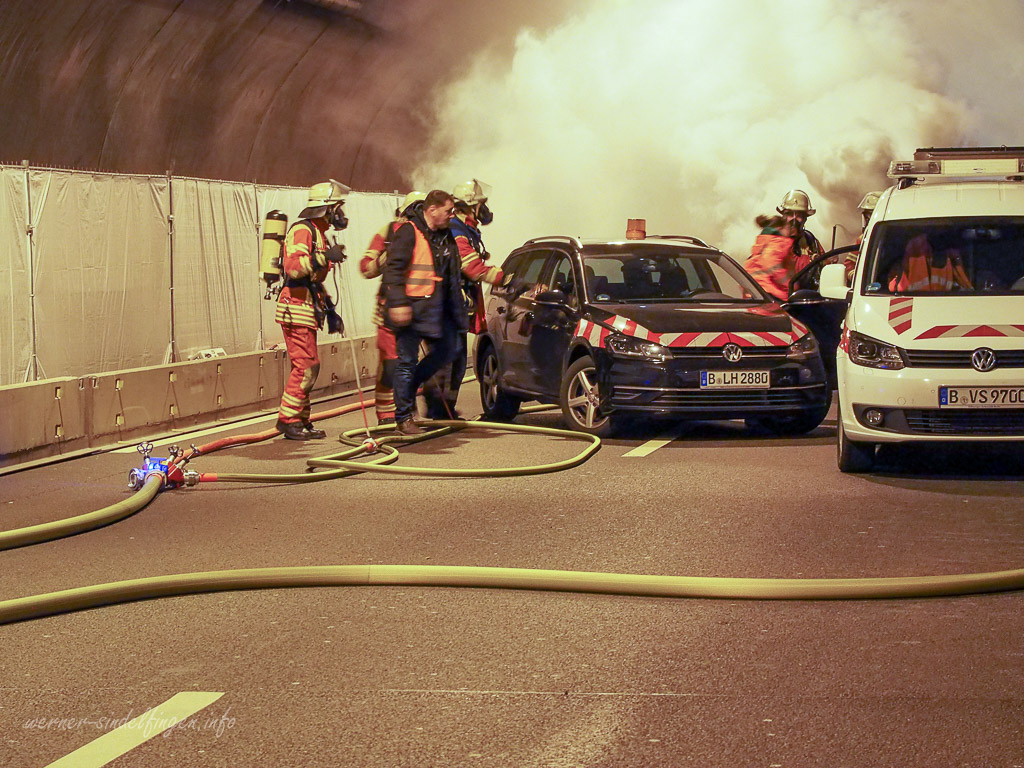

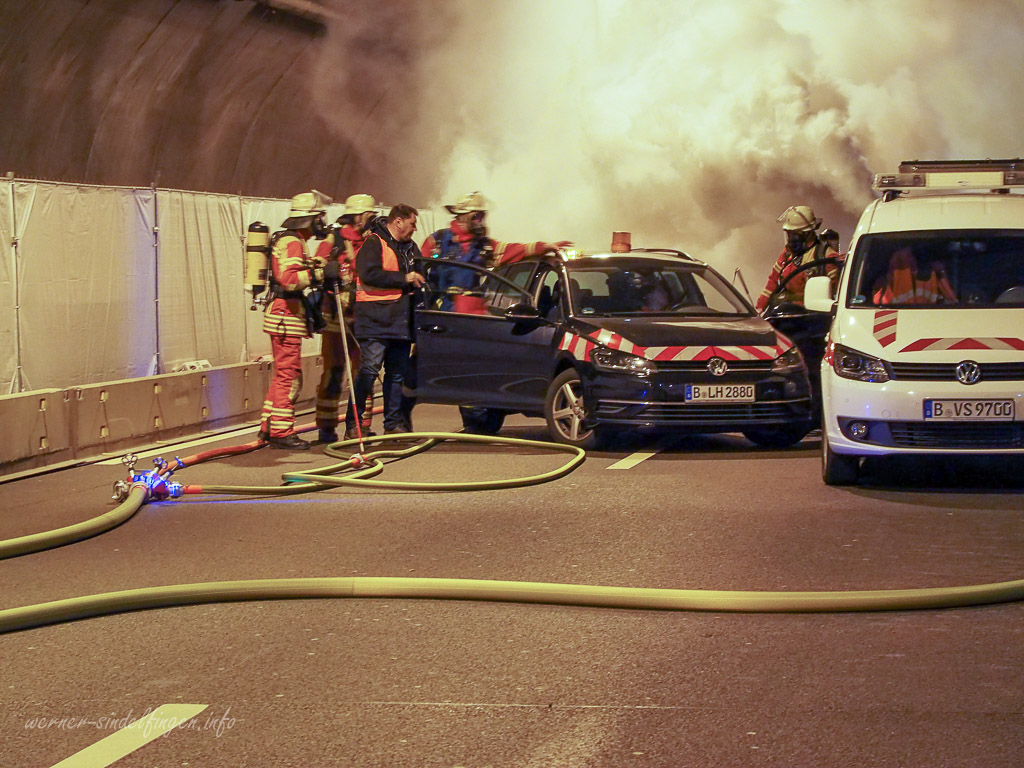

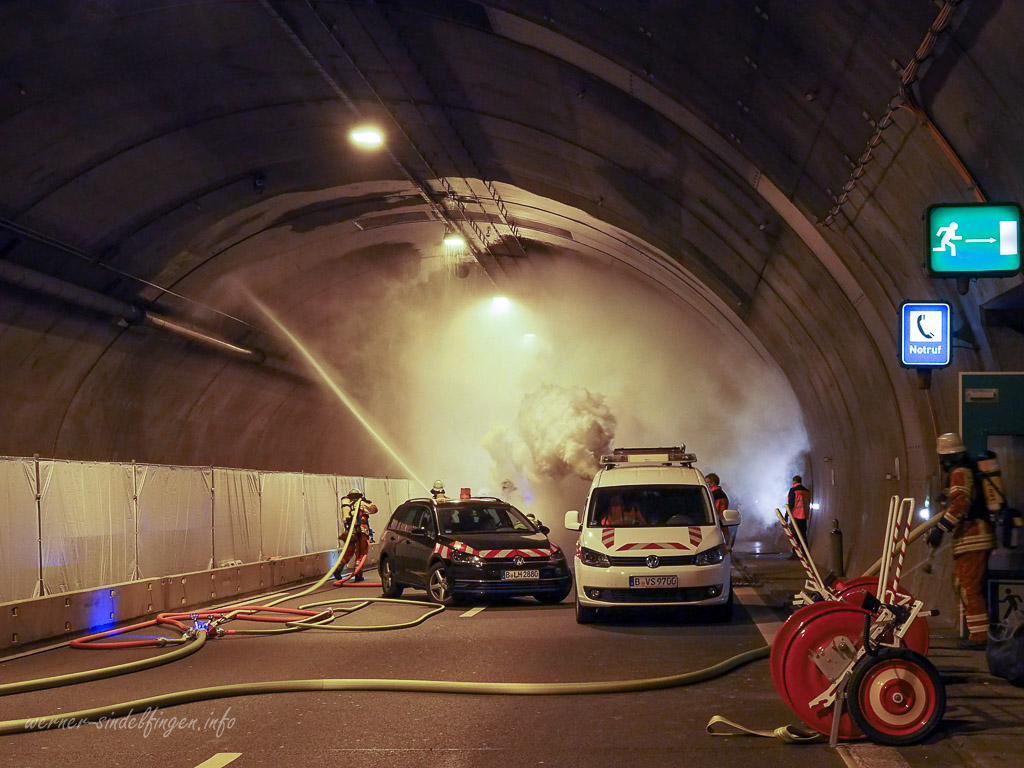

Bei Beginn der Übung war die Überwachung der Tunnels im regulären Automatikbetrieb. Das brennende Fahrzeug löste also automatisch den Feueralarm im Tunnel aus. Dadurch wurden dann die Rettungskräfte aus den Landkreisen Ludwigsburg und Böblingen alarmiert. Gleichzeitig wurde mit Rauchmaschinen, und ungiftigen Medizinischen Rauch, eine starke Rauchentwicklung simuliert.

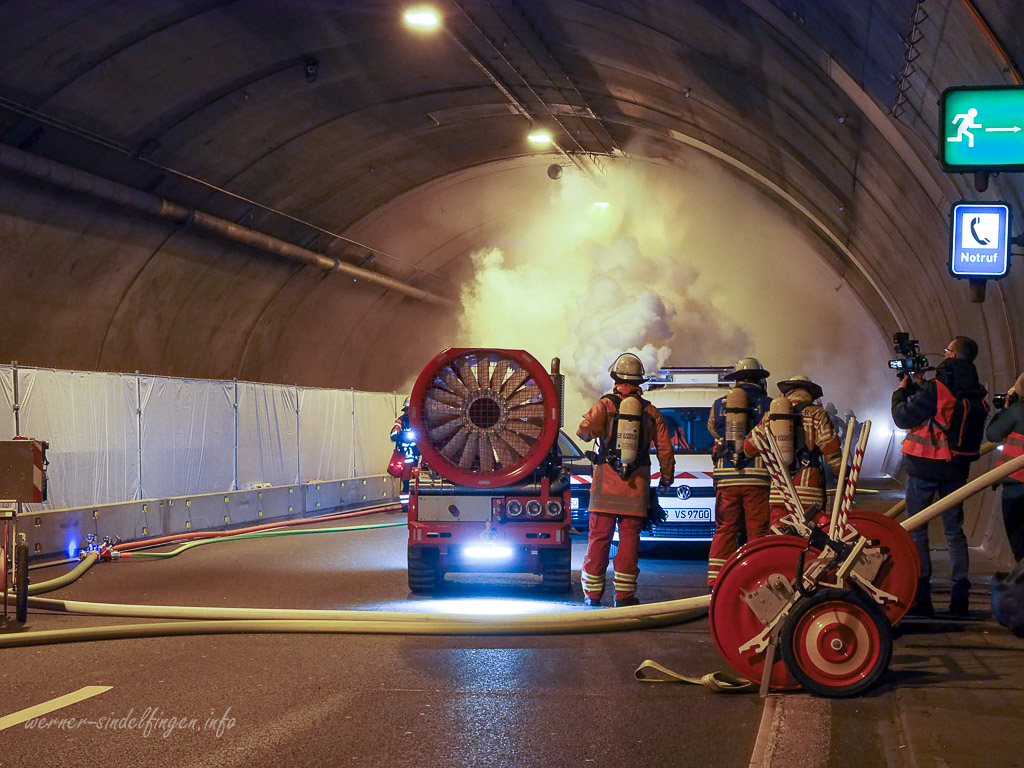

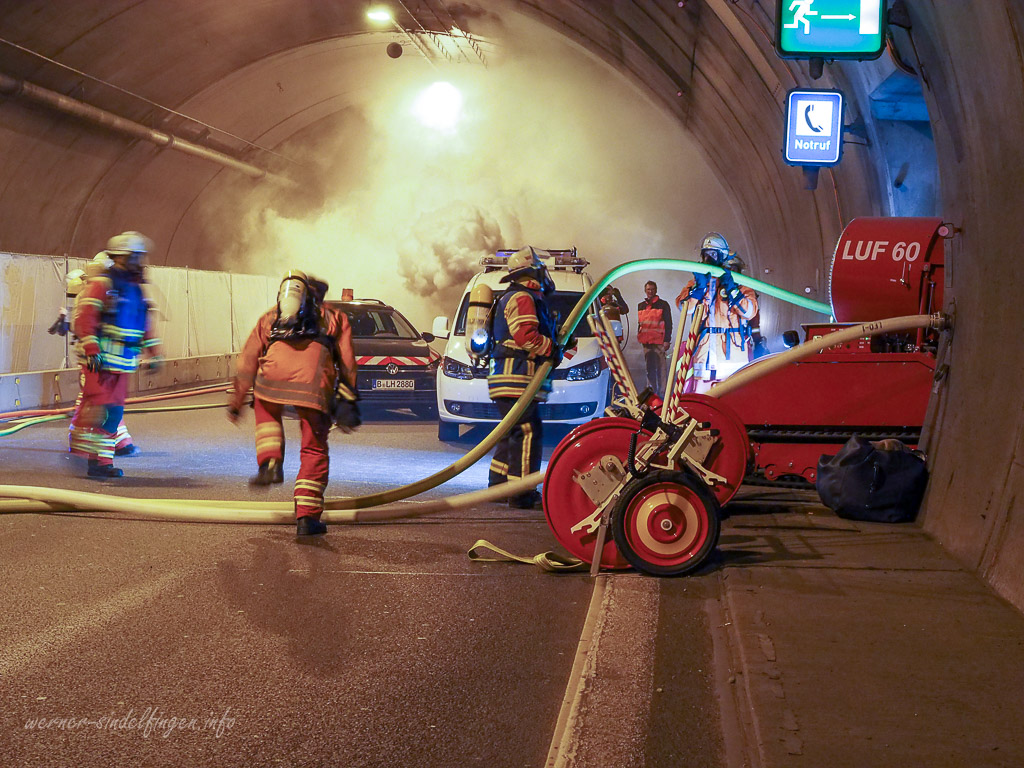

Solche Übungen müssen in regelmäßigen Abständen durchgeführt werden. Die Einsatzkräfte können so relativ realitätsnah alle Abläufe proben. Die wichtigsten Maßnahmen sind bei einem Unfall und Brand im Tunnel die Kühlung der Tunnelstruktur um weitere Schäden und ein teilweises Einstürzen zu verhindern. Auch die Bergung der Personen und Untersuchung aller Fahrzeuge nach Personen gehört zum Pflichtprogramm. Je nach Größe kann natürlich auch die   Löschung der Brände  Probleme machen und es wird Spezialgerät benötigt. Hier  kam bei der Löschung des Brandes zudem  ein LUF (Lösch-Unterstützungs-Fahrzeug LUF 60) zum Einsatz. Dies ist ein ferngesteuertes Fahrzeug auf Ketten was  genau durch die Querverbindungen zwischen den Tunnelröhren fahren kann. Das sind aber bei weitem nicht alle Aufgaben die die Rettungskräfte im und am Tunnel haben.
(Daten des LUF60. Aus bis zu 2.400 Liter Wasser/Min. erzeugt ein „vernebelter Wasserstrahl“ Milliarden kleinste Wassertröpfchen auf eine Distanz von über 60 Meter. Ist der Einsatz von Schaum notwendig, kann das LUF 60™jederzeit auf Schaum umgeschaltet werden, die Wurfweite vom Schaum beträgt ca. 35 m. — Quelle http://www.luf60.at)

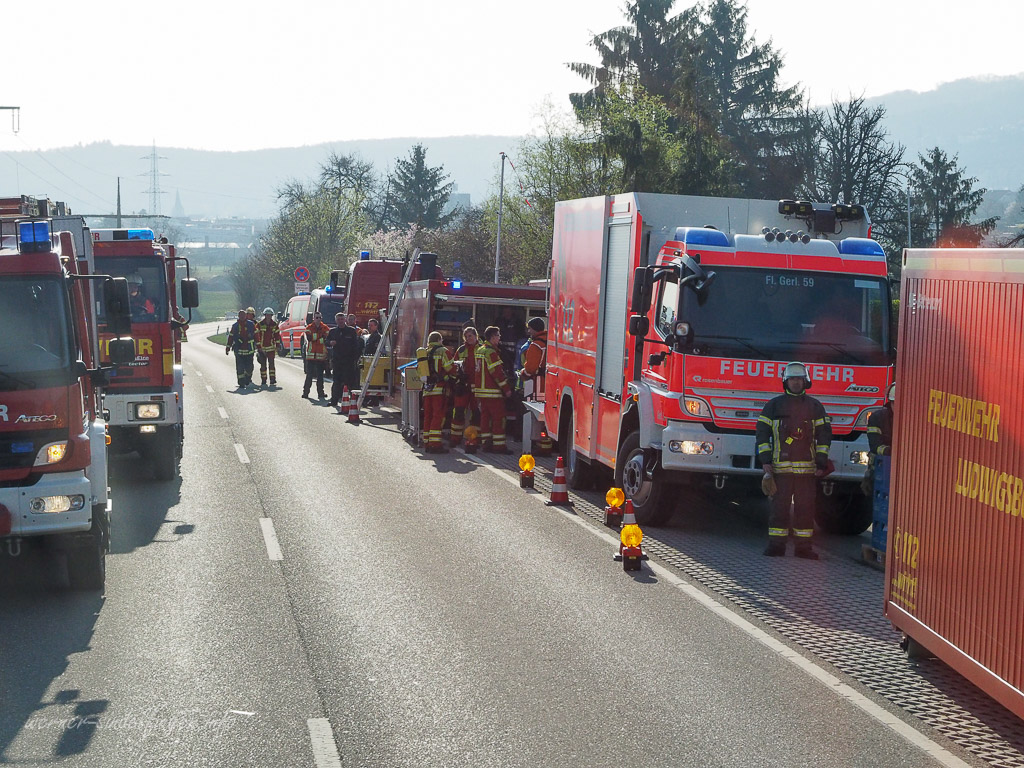

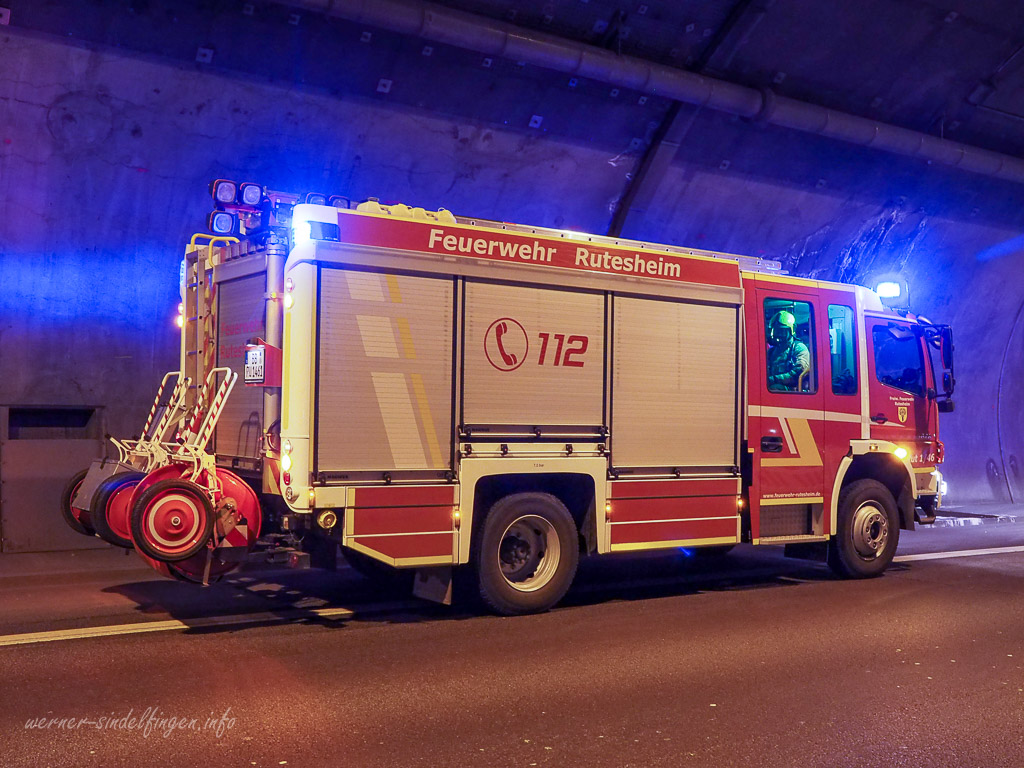

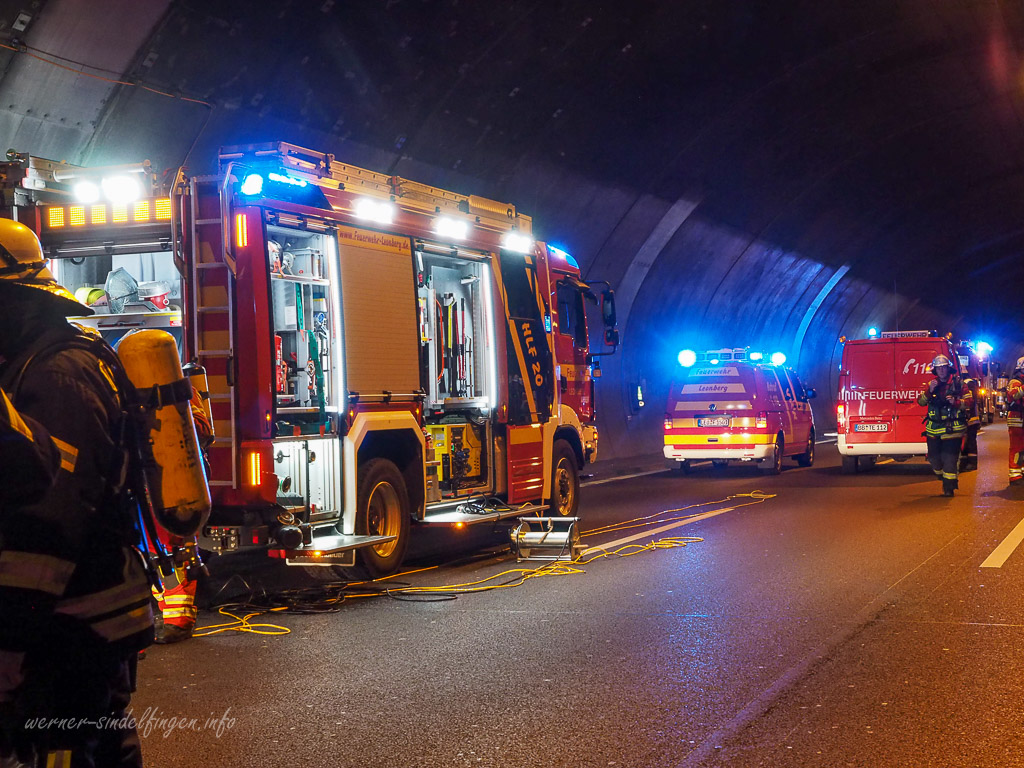

Auch wenn die automatische Durchsage der Feuermeldeanlage nicht korrekt funktioniert hat, War die Übung Erfolgreich. An der Großübung in und außerhalb des Tunnels nahmen  Feuerwehren, Rettungs- und Sanitätsdienste sowie das THW aus den Landkreisen Böblingen und Ludwigsburg sowie dem Enzkreis teil. Weiterhin waren die Autobahnmeisterei Ludwigsburg und die Polizei im Einsatz. Regierungspräsident Wolfgang Reimer bedankte sich abschließend besonders bei den ehrenamtlichen Einsatzkräften: „Ich bin beeindruckt vom Engagement und Zusammenspiel aller Helferinnen und Helfer und danke insbesondere den vielen Ehrenamtlichen für ihren Einsatz. Sie ermöglichen das hohe Sicherheitsniveaus hier am Engelbergtunnel.“

Infos zum Bauwerk und zur Übung.

(Quelle Regierungspräsidium Stuttgart)

Allgemeines
Bauwerk

• Bauzeit: 1995 bis 1999
• Baukosten: ca. 650 Mio. Euro (inklusive Finanzierungskosten)
• Länge: Längster Autobahntunnel in BW mit ca. 2,5 km Länge
• Bau: Herstellung in offener und bergmännischer Bauweise als Rechteck- und Gewölbequerschnitt
• Geologie: Tunnel durchfährt Engelbergverwerfung und anhydritführendes Gestein
• Verkehrsbelastung: Tunnel mit höchster Verkehrsbelastung in BW mit ca. 120.000 Kfz/24h (Schwerverkehrsanteil ca. 17 %)
• Querschnitt: 2 Tunnelröhren mit Regelquerschnitt RQ 33 T (Breite: 13,50 m) mit drei Fahrstreifen (je 3,50 m) und einem Standstreifen (2,00 m) je Fahrtrichtung (Weströhre = Heilbronn nach München/Karlsruhe, Oströhre = München/Karlsruhe nach Heilbronn)
• Lüftung: Längslüftung mit Absaugung über steuerbare Klappen in einem separaten Abluftkanal unter der Fahrbahn
• Ausstattung: 7 Querschläge zwischen Tunnelröhren und 2 Betriebsgebäude
• Lage: Landkreise Ludwigsburg und Böblingen sowie Gemeinden Gerlingen und Leonberg

Betrieb:

• Betrieb und Unterhaltung durch die Autobahnmeisterei Ludwigsburg einschließlich 24h- Rufbereitschaft
• Tunnel ist vor Ort nicht ständig besetzt, Überwachung durch Verkehrsrechnerzentrale Stuttgart (VRZ), Besetzung nur bei Wartung oder Bauarbeiten
• Betriebskosten: ca. 1,3 Mio. Euro pro Jahr

Übung:

Allgemeines
• Veranlassung: regelmäßige Großübung nach den Richtlinien für die Ausstattung und den Betrieb von Straßentunneln (RABT) und für die bevorstehende Hauptbaumaßnahme (letzte Großübung im Jahr 2012)

Szenario:

• Szenario: Darstellung eines Bauzustandes der Hauptbaumaßnahme in der Weströhre
• Verkehrsunfall mit PKW-Brand im Baustellenbereich mit starker Rauchentwicklung (ca. 200 m Stau hinter dem Unfallbereich)
• Verkehrsunfall mit eingeklemmten und verletzten Personen im Baustellenbereich mit Beteiligung von Baufahrzeugen
• Rettung eines verletzten Bauarbeiters aus dem Abluftkanal unter der Fahrbahn
• Versorgung von 4 Verletzten und 35 Flüchtenden an den Tunnelportalen

Beteiligte:

• Einsatzleitung: Feuerwehrwache Leonberg
• Beteiligte: ca. 400 Einsatzkräfte (zum großen Teil ehrenamtlich) aus den Landkreisen Ludwigsburg und Böblingen sowie dem Enzkreis
• Feuerwehren (Hauptzuständigkeit: Feuerwehren Leonberg und Gerlingen, während der Baumaßnahme auch Feuerwehr Ditzingen)
• Rettungs- und Sanitätsdienste
• THW
• Polizei
• Autobahnmeisterei Ludwigsburg
• Sonstige Beteiligte: Integrierte Leitstellen (ILS), Verkehrsrechnerzentrale Stuttgart (VRZ)

Verkehrsführung:

• Sperrungen: Vollsperrung von 6 bis 12 Uhr (Sperrung Weströhre von Samstag 22 bis Sonntag 14 Uhr, Sperrung Oströhre und K 1010/1657 von Sonntag von 6 bis 12 Uhr)
• Umleitungen: Weströhre über U 18 durch Ditzingen und Leonberg, Oströhre über U 1 und U 11b über Leonberg und Ditzingen)

Text/Fotos Helmut Werner

Hier bei mir gibt es Werbefreie Berichte – Wenn sie mich aber unterstützen und mir helfen wollen –  Hier gehts zu meinen Werbepartnern!

So sah die Sperrung auf Google Maps aus

10. bis 11. November 2018 – Erneuerung der Verkehrstechnik am Engelbergtunnel – Schilderbrücke am Südportal

10. bis 11. November 2018, Vollsperrung beider Tunnelröhren, Einbau einer Schilderbrücke am Südportal.

In der Nacht von Samstag auf Sonntag wurde am Engelbergtunnel das größte Bauteil im Rahmen der Erneuerung der Verkehrstechnik eingebaut. Eine Schilderbrücke am Südportal. Diese Brücke überspannt alle Fahrbahnen und ist mit Schilder in LED-Technik ausgestattet. Zum Einheben des 55m langen und 37 Tonnen schweren Bauteils war eigens ein 400 Tonnen Kran vor Ort.

Pünktlich um 22 Uhr starteten die Arbeiten am Engelbergtunnel. Neben den Arbeiten für die Schilderbrücke wurde die Vollsperrung gleich für weitere Arbeiten im Engelbergtunnel und an den Fahrbahnen genutzt.
Bevor der Schwertransport mit den Träger vorfahren durften musste noch der Autokran aufgebaut werden. Der Aufbau des Mobilkran benötigte dabei schon fast eine Stunde. Keinen Augenblick zu früh fuhren dann die zwei Schwertransporter mit den Brückenteilen vor. Nach dem Abladen wurde die Schilderbrücke noch zusammengeschraubt und komplettiert. Nachdem jetzt alles zusammengesetzt und zusammengeschraubt war wurde es mehrfach kontrolliert. Insgesamt sind es fünf einzelne Segmente die mit jeweils 48 Schrauben zusammengehalten werden. 48 Schrauben pro Seite sind auch nötig um alles sicher und fest auf die seitlichen Träger zu verschrauben. Erst jetzt begann der Einhub des gesamten Trägers. Gegen 3:00 Uhr Morgens ruhte dann die neue Schilderbrücke auf ihren neuen seitlichen Lagern.

Text/Fotos Helmut Werner
